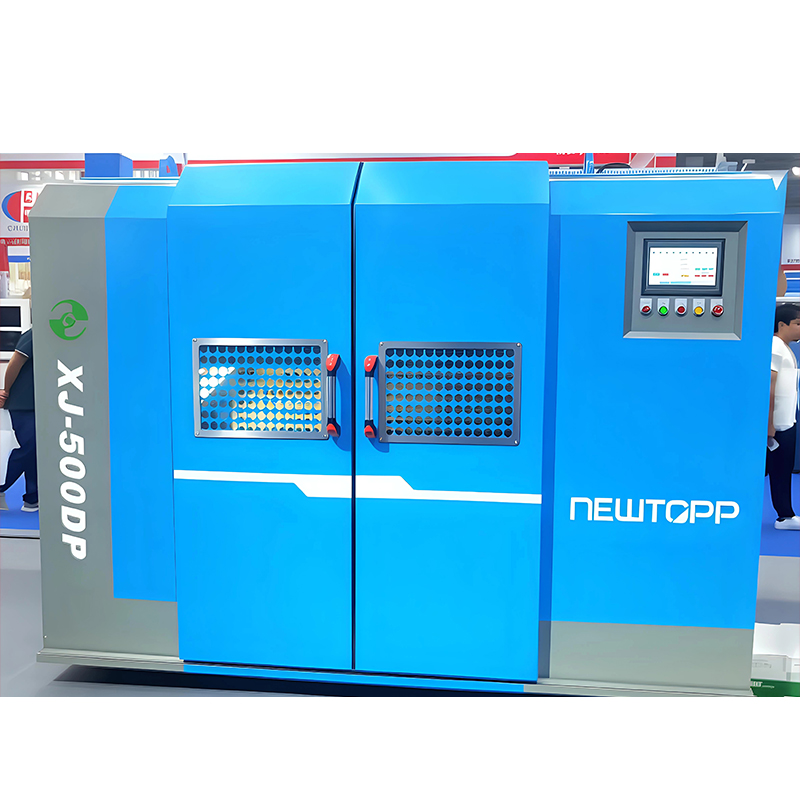

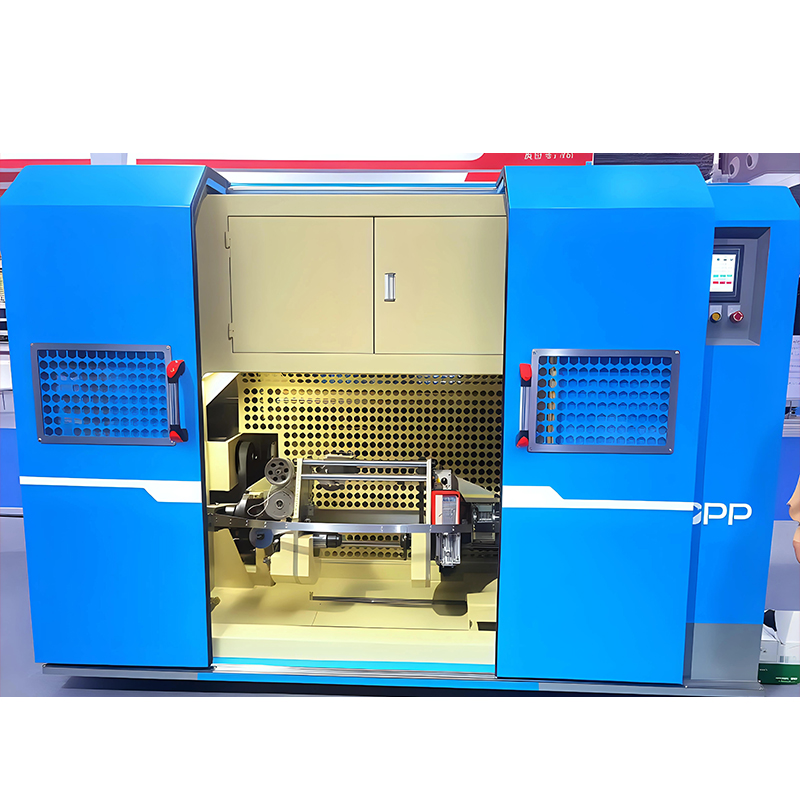

Il Macchina per la cordatura di coppie a torsione posteriore di tipo orizzontale/verticale è un componente fondamentale dell'apparecchiatura nella produzione di cavi dati di fascia alta. È progettato specificatamente per il pay-off con torsione all'indietro e la cordatura a coppie con torsione nuda di fili con nucleo isolato utilizzati in cavi dati di precisione come Cat-5, Cat-5e, Cat-6 e HDMI2.1. Il cuore di questa macchina risiede nella sua modalità operativa sinergica "prima torsione all'indietro, poi torsione in coppia", che riduce efficacemente lo stress e i danni del filo durante il processo di cordatura. Ciò garantisce la stabilità e la coerenza delle prestazioni elettriche delle coppie di cavi, costituendo la base per la produzione di cavi di trasmissione dati ad alte prestazioni e a bassa latenza.
In quanto componente chiave all'interno della matrice di prodotti per apparecchiature per cavi di Jiangsu Newtopp Precision Machinery Co., Ltd., questa macchina cordatrice per coppie di torsione posteriore incorpora oltre un decennio di esperienza di ricerca e sviluppo nel campo della produzione di macchinari ad alta precisione, riflettendo la nostra costante ricerca della filosofia ingegneristica di "precisione, efficienza e affidabilità".
Analisi approfondita dei principi tecnici

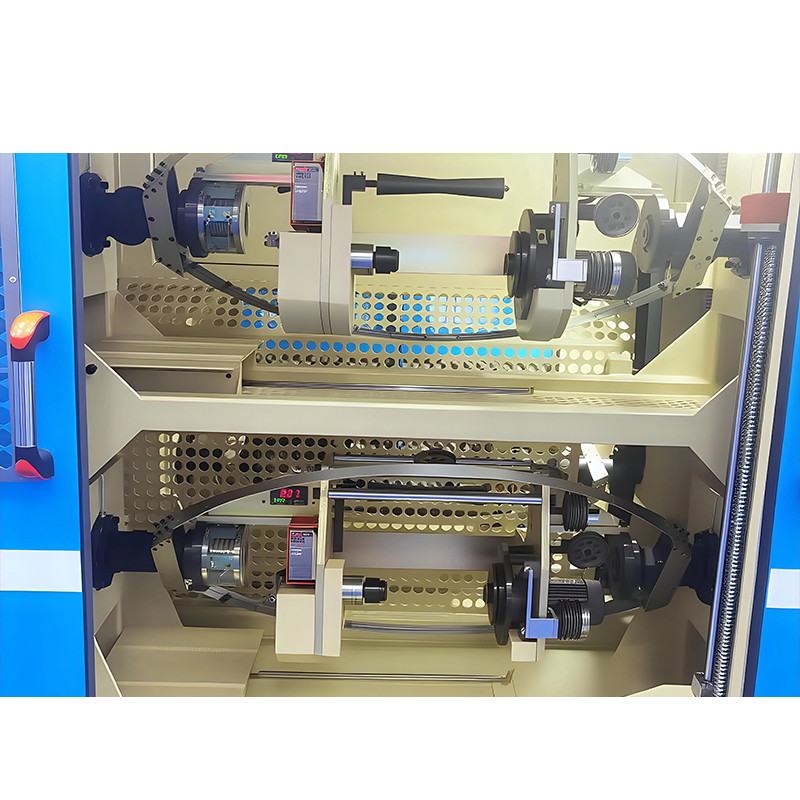

Il equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Questo processo riduce al minimo problemi come i microdanni allo strato isolante e le variazioni nel tasso di allungamento del conduttore causate dall'accumulo di coppia nella tradizionale cordatura delle coppie, migliorando significativamente i parametri chiave delle prestazioni elettriche della coppia di fili, tra cui Return Loss e Near-End Crosstalk (NEXT).
Casi applicativi tipici
| Tipo di cavo | Descrizione dell'applicazione | Requisiti di prestazione per la macchina cordatrice per coppie di torsione all'indietro |
| Cat-6/6A | Gigabit/10 Gigabit Ethernet | Richiede precisione e uniformità di cordatura estremamente elevate per garantire prestazioni di trasmissione a frequenze di 250 MHz e superiori. Il processo di back-twist riduce i difetti, garantendo la conformità del canale. |
| HDMI 2.1 | Trasmissione audio-video ad altissima definizione | Supporta velocità elevate fino a 48 Gbps, richiedendo una rigorosa simmetria di coppia e integrità del segnale. L'apparecchiatura garantisce un incaglio uniforme delle coppie e un danno minimo. |
| Cavi dati specializzati ad alta velocità | Data Center, connessioni interne al server | Spesso devono soddisfare requisiti di impedenza e attenuazione più severi. La stabilità e l'elevata precisione della macchina garantiscono la produzione in lotti di prodotti qualificati. |
Sfruttando la forza di ricerca e sviluppo di un'impresa high-tech nazionale, Newtopp Precision progetta la macchina cordatrice per coppie Back-Twist per soddisfare pienamente i severi requisiti delle suddette applicazioni di fascia alta per la produzione di fili fondamentali.
Manutenzione e supporto tecnico
Per garantire che la macchina cordatrice per coppie di torsione posteriore di tipo orizzontale/verticale mantenga precisione e stabilità ottimali a lungo termine, Newtopp consiglia di attenersi alle seguenti linee guida di manutenzione:
-
Ispezione giornaliera: controllare la pressione dei componenti pneumatici, la risposta del sistema di tensione, l'aumento della temperatura del cuscinetto principale e qualsiasi vibrazione anomala.
-
Manutenzione regolare: rifornire il grasso specificato per i componenti rotanti (ad esempio, cuscinetti a torsione posteriore, cuscinetti dell'arco di cordatura) secondo il programma, pulire i sensori fotoelettrici e ispezionare e serrare tutti i collegamenti elettrici.
-
Calibrazione di precisione: calibrare periodicamente l'angolo di torsione all'indietro e il passo di cordatura utilizzando strumenti professionali. Questo servizio può essere fornito dagli ingegneri professionisti di Newtopp.
Newtopp Precision garantisce la qualità di ogni macchina consegnata attraverso il suo sistema di gestione della qualità ISO9001. Supportati da un sistema di servizi a catena completa che copre ricerca e sviluppo, produzione e vendite, forniamo ai clienti un supporto completo che va dall'installazione e messa in servizio, alla formazione degli operatori, all'assistenza tecnica permanente.
Domande frequenti (FAQ)
-
D: Perché è necessaria la fase di "torsione all'indietro" nella produzione di coppie di cavi dati?
R: La torsione all'indietro viene utilizzata per eliminare lo stress rotazionale accumulato nel filo con anima isolato durante il processo di svolgimento. Senza la torsione all'indietro, la cordatura diretta della coppia farebbe sì che questo stress porti alla microdeformazione della struttura interna del filo, influenzando gravemente la stabilità dell'impedenza caratteristica e degli indicatori di diafonia durante la trasmissione del segnale ad alta frequenza. Ciò rende difficile per il cavo superare test di standard elevati come Cat-6/HDMI 2.1.
-
D: Quali sono i vantaggi specifici della macchina cordatrice per coppie Back-Twist di Newtopp rispetto ai normali accoppiatori?
R: Il core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
-
D: Quali sono i principali fattori da considerare quando si sceglie tra la tipologia Orizzontale e Verticale?
R: Il primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
-
D: L'attrezzatura può ospitare la produzione di fili con anima con specifiche diverse (ad esempio diametro, lunghezza di avvolgimento)?
R: Sì. La macchina cordatrice per coppie Back-Twist di Newtopp è progettata per una buona versatilità. La produzione può essere rapidamente commutata tra diverse specifiche di coppie di fili cambiando la bobina di svolgimento, regolando il tenditore e modificando i parametri di cordatura (come velocità, passo, ecc.) sul touchscreen. Forniamo manuali operativi dettagliati e indicazioni per l'impostazione dei parametri.
-
D: In qualità di produttore dell'attrezzatura, in che modo Newtopp garantisce il funzionamento stabile a lungo termine della macchina?
R: Innanzitutto, i componenti principali come il mandrino principale, i cuscinetti e i servosistemi provengono da marchi di fama internazionale. In secondo luogo, disponiamo di un centro di ricerca e sviluppo e di un centro di finitura indipendenti, che consentono la lavorazione interna di precisione di parti strutturali chiave per garantire la qualità fondamentale. Infine, forniamo un supporto post-vendita completo, compresa la diagnostica remota, la fornitura di pezzi di ricambio e follow-up regolari, garantendo che le linee di produzione dei nostri clienti funzionino in modo continuo ed efficiente. Il nostro sistema di gestione ambientale ISO14001 ci impegna inoltre a praticare la responsabilità ambientale nella produzione e nell'assistenza delle apparecchiature.
