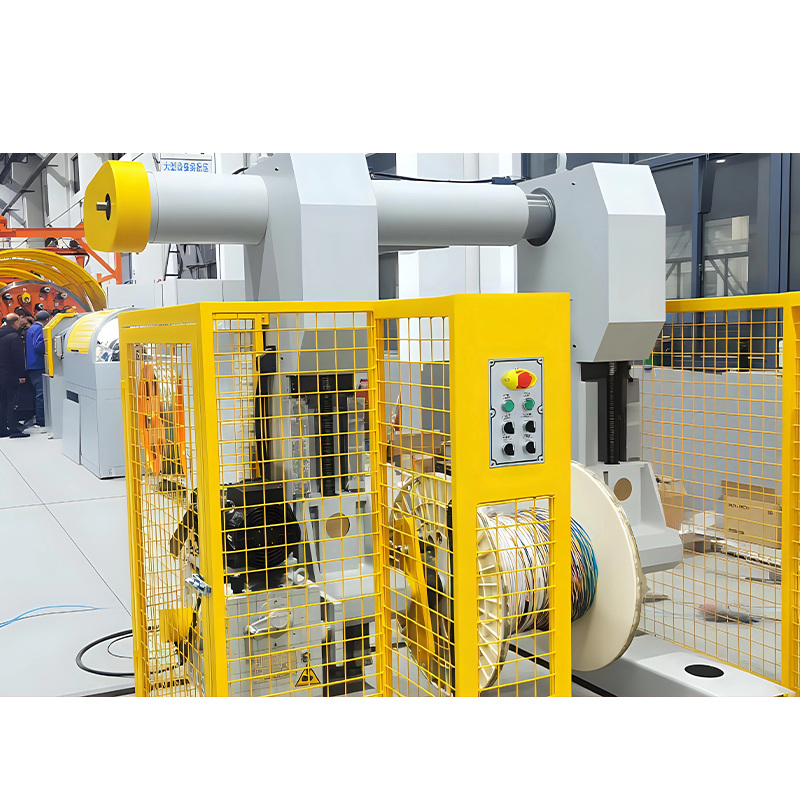

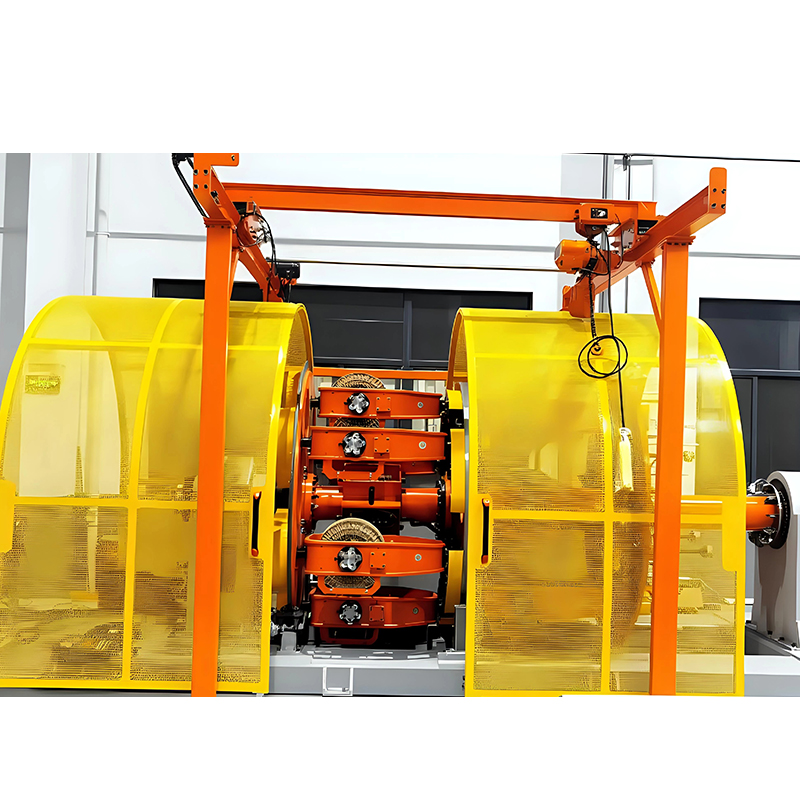

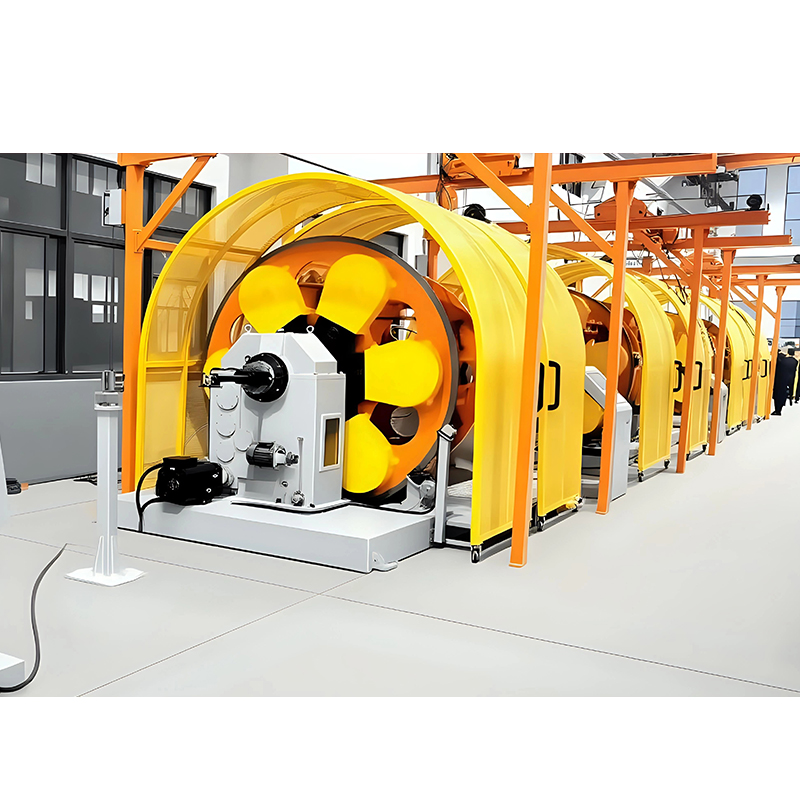

Il Macchina trefolatrice/torcitrice planetaria funge da attrezzatura principale per la produzione di cavi di precisione complessi e ad alte prestazioni. È specificamente progettato per la produzione di cavi speciali che richiedono standard estremamente elevati in termini di prestazioni elettriche, resistenza meccanica, flessibilità e coerenza. Questa apparecchiatura funziona secondo un principio di movimento coordinato di precisione, consentendo a più nuclei di ruotare e viaggiare in modo preciso e sincrono attorno a un asse centrale, imitando il movimento orbitale celeste per garantire simmetria geometrica e stabilità strutturale ottimali durante il processo di cordatura. La cordatrice planetaria controlla efficacemente lo stress residuo interno alle anime durante la cordatura ad alta velocità, preservando le proprietà fisiche originali del filo, e completa la cordatura insieme alla schermatura/avvolgimento protettivo a doppio strato attraverso un processo continuo integrato, migliorando significativamente l'efficienza produttiva e l'uniformità del prodotto.
Principi tecnici fondamentali
Architettura del movimento planetario: utilizza un esclusivo sistema di trasmissione a ingranaggi planetari, che consente a più unità di erogazione di eseguire una rivoluzione composta attorno all'asse di avvolgimento centrale insieme alla propria rotazione, ottenendo un controllo preciso della lunghezza di posa e un equilibrio della tensione.
Meccanismo di ottimizzazione dello stress: utilizza la tecnologia di compensazione della coppia inversa per contrastare attivamente lo stress torsionale durante la cordatura, riducendo al minimo la tendenza al ritorno elastico del filo per garantire stabilità dimensionale e affidabilità di servizio a lungo termine del cavo finito.
Modulo di processo integrato: combina i processi di cordatura, avvolgimento di schermatura (treccia in foglio) e nastratura in un unico flusso continuo, eliminando le fluttuazioni di qualità causate dalle transizioni di processo e garantendo una stretta adesione e una densità uniforme dello strato di schermatura al nucleo del cavo.
Aree di applicazione tipiche
Cavi di trasmissione dati ad alta velocità: produce cavi dati conformi a USB 3.1, Thunderbolt, QSFP e altri standard di interconnessione ad alta velocità, garantendo l'integrità del segnale e una bassa diafonia.
Cavi per dispositivi medici specializzati: produce cavi multipolari per apparecchiature diagnostiche mediche, soddisfacendo i requisiti di biocompatibilità garantendo allo stesso tempo un'elevata affidabilità in ambienti medici complessi.
Cavi per applicazioni dinamiche: progettati specificamente per sistemi portacavi e cavi per giunti robotici, offrono un'eccellente resistenza alla fatica da flessione e tolleranza alle sollecitazioni meccaniche.
Cavi ad alta corrente New Energy: produce cavi ad alta corrente per stazioni di ricarica di veicoli elettrici e sistemi di accumulo di energia, soddisfacendo i requisiti di sicurezza elettrica e durata in ambienti ad alta temperatura.
Cavi con struttura composita speciale: Gestiscono strutture complesse come un numero elevato di conduttori, conduttori dalla forma speciale e schermatura composita (treccia in lamina a doppio strato), garantendo il controllo del processo e l'uniformità del prodotto.
Confronto dei tipi di attrezzatura
| Tipo di attrezzatura | Principio di funzionamento | Struttura del cavo adatta | Conteggio massimo dei core | Velocità di arenamento | Caratteristiche dell'applicazione |
| Strander planetario a gabbia | Trasmissione ad ingranaggi planetari, rotazione complessiva | Cavi di potenza, Cavi di controllo | 7-61 core | Velocità medio-alta | Struttura robusta, adatta alla cordatura di grandi sezioni |
| Strander tubolare | Rotazione del tubo, payoff stazionari | Cavi di comunicazione, Cavi dati | 1-30 nuclei | Alta velocità | Ingombro compatto, facile cambio calibro |
| Strander ad alta velocità | Principio della rotazione singola, rotazione dell'arco | Cavi elettronici, cavi automobilistici | 1-7 nuclei | Altissima velocità | Alta efficienza produttiva, adatta per fili sottili |
| Twister a coppia con torsione posteriore | Torsione all'indietro attiva, tracciamento sincrono | Cavi a coppie ad alta velocità, coppie differenziali | 2 nuclei | Alta velocità | Inversione completa della torsione, eccellenti prestazioni di trasmissione del segnale |
Guida alla manutenzione professionale
Punti di manutenzione ordinaria:
-
Controllare regolarmente il livello e la contaminazione dell'olio del riduttore epicicloidale; si consiglia di effettuare prove a campione ogni 500 ore di funzionamento.
-
La calibrazione del sistema di controllo della tensione deve essere eseguita mensilmente, garantendo che l'errore di tensione tra le unità di profitto sia <±5%.
-
Pulizia settimanale e ispezione dell'usura delle pulegge e delle pulegge di guida per evitare graffi sulla superficie del filo.
Gestione del ciclo di vita dei componenti critici:
-
Set di ingranaggi planetari: ispezione professionale consigliata ogni 15.000 ore di funzionamento.
-
Cuscinetti del mandrino: controllare il gioco ogni 10.000 ore; sostituzione prevista a 24.000 ore.
-
Servoazionamenti: test completi delle prestazioni e aggiornamento del firmware ogni 5 anni.
Misure di ritenzione di precisione:
-
Verifica trimestrale della precisione della lunghezza di cordatura mediante strumenti di misurazione laser.
-
Correzione semestrale del bilanciamento dinamico dell'intera macchina per ridurre le vibrazioni durante il funzionamento ad alta velocità.
-
Revisione annuale per verificare i giochi di montaggio e l'allineamento di tutte le parti mobili.
Domande tecniche frequenti
D1: Quali sono le principali differenze tra una cordatrice planetaria e un'attrezzatura di cordatura tradizionale?
R: Il Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2: Come scegliere il tipo appropriato di attrezzatura per l'arenamento?
R: Il selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
Q3: Come viene valutata la capacità di produzione delle attrezzature?
R: La capacità effettiva dipende da fattori quali il numero dei conduttori, la lunghezza del fascio di cordatura e il diametro del filo. Ad esempio, con la cordatrice planetaria Newtopp Precision NP-500 che produce un cavo 18 AWG a 7 nuclei, la velocità massima può raggiungere i 60 m/min, con una capacità teorica di 24 ore di circa 86.400 metri.
Q4: Qual è la capacità di aggiornamento ed espansione dell'attrezzatura?
R: Le moderne macchine cordatrici planetarie sono caratterizzate da un design modulare, che consente l'espansione funzionale aggiungendo unità di profitto, integrando moduli di ispezione in linea o aggiornando i sistemi di controllo. Le apparecchiature Newtopp Precision supportano gli aggiornamenti dalle configurazioni di base alle linee di produzione intelligenti completamente automatizzate.
