Cos'è una macchina areatrice planetaria?

A cordatrice planetaria è un'apparecchiatura altamente specializzata per la produzione di fili e cavi che attorciglia più fili di filo attorno a un nucleo o asse centrale mantenendo l'assoluta rettilineità e tensione di ogni singolo filo attraverso un movimento planetario unico. A differenza dei tradizionali trefolatori a grappolo o a gabbia rigida, a cordatrice planetaria assicura che ciascuna bobina di filo ruoti attorno al proprio asse mentre orbita attorno all'albero centrale della macchina, eliminando completamente qualsiasi torsione indesiderata o retrotorsione dei singoli filamenti. Secondo i dati di settore dell’International Wire & Machinery Association (IWMA), la tecnologia di cordatura planetaria è diventata indispensabile nella produzione di cavi elettrici ad alta tensione, cavi sottomarini e sofisticate linee di trasmissione dati, dove la precisione della lunghezza di avvolgimento e l’integrità meccanica del conduttore a trefolo sono fondamentali per le prestazioni elettriche finali e la sicurezza operativa.

Che cos'è una macchina areatrice planetaria e come funziona?

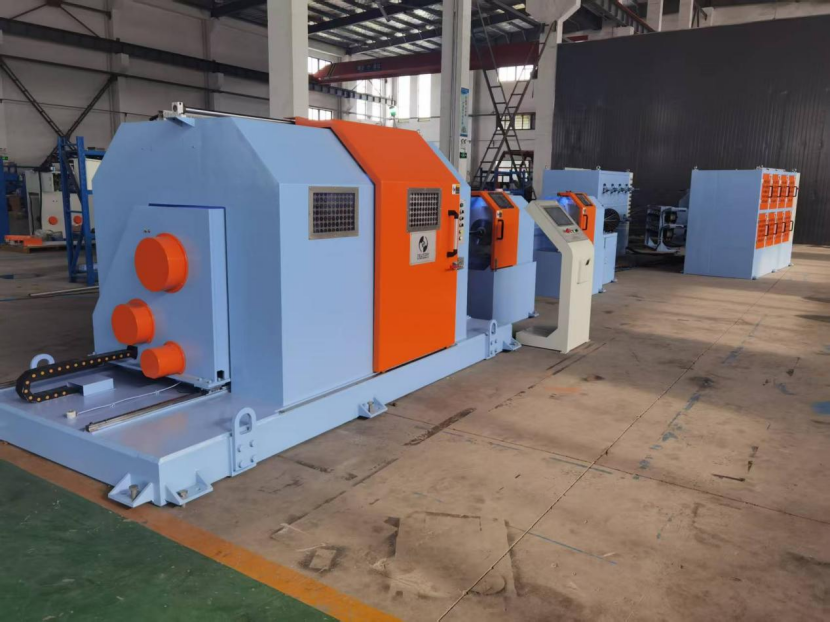

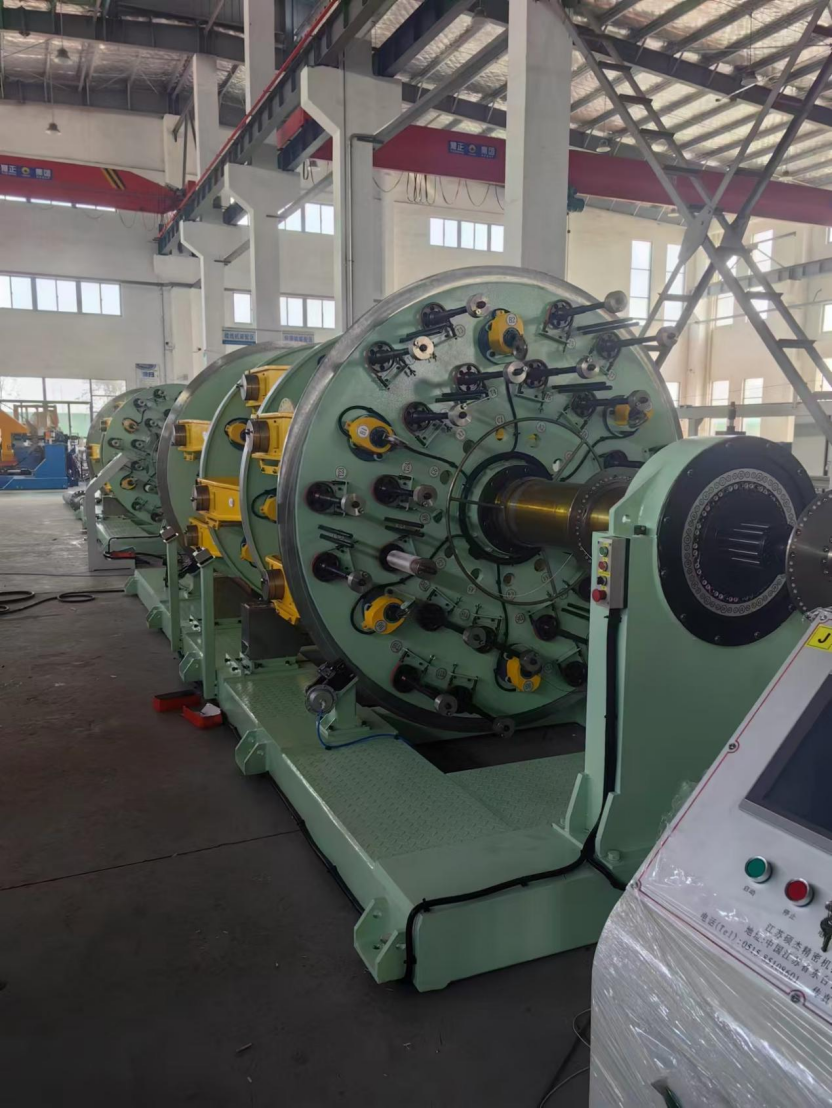

Una cordatrice planetaria è un sistema rotazionale multi-bobina in cui ciascuna bobina di svolgimento è montata sulla propria culla rotante azionata individualmente all'interno di un telaio principale rotante più grande, consentendo ai singoli fili di essere attorcigliati insieme senza stress torsionale o deformazione incontrollata. Il principio fondamentale dell'a cordatrice planetaria può essere paragonato al movimento della Terra attorno al Sole: proprio come la Terra ruota sul proprio asse mentre orbita attorno al Sole, ciascuna bobina di filo nella macchina ruota attorno al proprio centro per ripagare il filo, mentre contemporaneamente viene trasportata in un percorso circolare attorno al punto di raccolta centrale del conduttore a trefolo. Questo meccanismo a doppia rotazione è fondamentale perché neutralizza la torsione all'indietro che altrimenti si accumulerebbe in ciascun filo se venisse estratto da una bobina fissa mentre viene avvolto a spirale attorno al nucleo. In un lay-up standard, una piastra di lay-up da 1/2 pollice (12,7 mm) con 18 bobine può elaborare fino a 37 trefoli di filo singoli in un unico passaggio, con la velocità di rotazione del rotore principale che arriva fino a Da 100 a 300 giri al minuto a seconda delle dimensioni della macchina e del diametro del filo. L'intera operazione è controllata da servomotori sincronizzati e controllori logici programmabili (PLC) che garantiscono che la lunghezza di avvolgimento (la distanza assiale richiesta per un giro completo di un filo attorno al nucleo) sia mantenuta entro una tolleranza inferiore a ±1% . La Wire Association International riferisce che questo livello di precisione è necessario per la cordatura concentrica multistrato utilizzata nei cavi elettrici di media e alta tensione, dove anche piccole incongruenze nella lunghezza di avvolgimento possono creare punti di stress elettrico localizzati che portano a scariche parziali e guasti prematuri dell'isolamento.

I vantaggi critici dello spiaggiamento planetario rispetto ai metodi convenzionali

Il vantaggio distintivo di una cordatrice planetaria è la sua capacità di produrre un conduttore a trefolo completamente privo di torsione, che preserva le proprietà di allungamento e la resistenza alla rottura dei singoli fili ottenendo allo stesso tempo un'uniformità geometrica superiore. In una cordatrice a gabbia rigida convenzionale o cordatrice tubolare, le bobine sono fissate all'interno del telaio rotante e il filo viene tirato fuori sulla flangia, introducendo una torsione di 360 gradi in ciascun filo per ogni rotazione completa della gabbia attorno all'anima. Questa torsione deforma permanentemente il filo, riducendone la resistenza alla trazione e rendendolo suscettibile alla gabbia per uccelli, una condizione in cui i trefoli esterni di un cavo finito si separano dal nucleo sotto flessione o tensione. Al contrario, il moto planetario di a cordatrice planetaria annulla la torsione, risultando in un filo che giace perfettamente dritto all'interno della struttura del cavo. Ciò consente al conduttore a trefolo di raggiungere un fattore di riempimento - il rapporto tra l'area della sezione trasversale totale dei fili e l'area della sezione trasversale del conduttore - fino a Dal 93% al 95% , che massimizza la conduttività elettrica per un dato diametro. Per i conduttori in rame o alluminio utilizzati nella trasmissione di potenza, questo miglioramento della densità si traduce direttamente in una ridotta resistenza di linea e minori perdite I²R. Inoltre, la superficie liscia e compatta di un conduttore a trefolo planetario riduce al minimo i traferri e le sporgenze che possono causare la scarica effetto corona nei cavi ad alta tensione che operano al di sopra di 110 kV. Riducendo la necessità di nastrature e schermature estese, i produttori possono risparmiare in modo significativo sui costi dei materiali su grandi cicli di produzione.

Dove vengono utilizzate le macchine cordatrici planetarie nell’industria moderna?

Le cordatrici planetarie vengono utilizzate principalmente nella produzione di conduttori ad alte prestazioni dove i requisiti meccanici ed elettrici sono così rigorosi che anche una piccola distorsione del filo o irregolarità nella lunghezza dell'avvolgimento è inaccettabile. Le principali aree di applicazione sono le seguenti:

• Cavi elettrici ad alta e altissima tensione: I conduttori privi di torsione e perfettamente compattati prodotti da a cordatrice planetaria sono essenziali per i cavi isolati XLPE con tensione nominale da 66 kV fino a 500 kV. Secondo la brochure tecnica CIGRE 720, la superficie esterna liscia di un conduttore segmentale a trefolo planetario (conduttore Milliken) riduce al minimo il rischio di formazione di alberi elettrici nell'interfaccia conduttore-isolamento, che è la principale causa di guasti a lungo termine dei cavi nelle reti di trasmissione sotterranee.
• Cavi elettrici sottomarini e sottomarini: Questi cavi sono sottoposti a continue flessioni e tensioni dinamiche durante le operazioni di posa. L'elevata resistenza alla trazione e la flessibilità mantenute dai fili di rame o alluminio intrecciati senza torsione sono fondamentali per prevenire la rottura del conduttore. Un singolo guasto in un cavo sottomarino può comportare costi di riparazione che superano diversi milioni di dollari, come notato dagli analisti del settore del Gruppo CRU.
• Cavi specializzati di controllo e trasmissione dati: Nei bracci robotici, nei cablaggi aerospaziali e nei cavi audio di fascia alta, qualsiasi rumore microfonico o riflessione del segnale causata dalla geometria irregolare del conduttore è inaccettabile. L'eccezionale concentricità e levigatezza della superficie fornite da a cordatrice planetaria forniscono le caratteristiche elettriche stabili richieste per un'impedenza costante e l'integrità del segnale.
• Produzione di cavi d'acciaio e funi metalliche: Nelle corde di rinforzo per pneumatici e nelle funi di sollevamento ad alta resistenza i singoli filamenti di acciaio devono essere intrecciati senza sollecitazioni torsionali residue per evitare lo svolgimento durante il taglio. I trefoli planetari vengono utilizzati per produrre funi multitrefolo con lunghezze di avvolgimento molto precise e rotazione zero sotto carico.

Confronto tra gli Strander Planetari e gli Strander a gabbia rigida e tubolari

Quando i produttori di cavi valutano le attrezzature di cordatura per una nuova linea di produzione, la scelta tra una cordatrice planetaria, una cordatrice a gabbia rigida e una cordatrice tubolare comporta un compromesso tra qualità del prodotto, velocità di produzione e investimento di capitale. La tabella seguente fornisce un confronto diretto delle principali prestazioni e dei parametri applicativi che differenziano questi tre tipi di macchine.

Come illustrato nella tabella, l cordatrice planetaria non è il più veloce o il più economico, ma fornisce il conduttore della massima qualità. Per un cavo che verrà installato sottoterra o sott’acqua per 40 anni e che non può essere sostituito senza un massiccio progetto di ingegneria civile, il costo iniziale aggiuntivo dell’incagliamento planetario è trascurabile rispetto al costo di vita di un singolo guasto di isolamento.

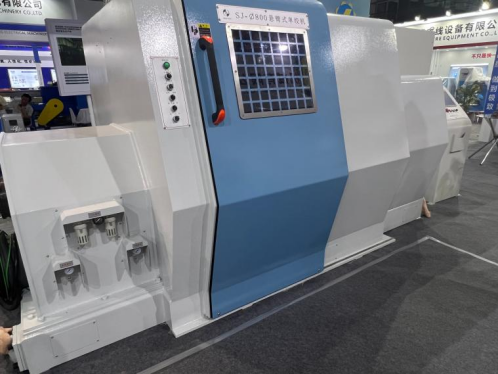

Specifiche tecniche chiave e considerazioni operative

Le prestazioni di una cordatrice planetaria sono definite dalla capacità della bobina, dal numero di rotori, dalla velocità di rotazione massima e dalla precisione del sistema di controllo della lunghezza di avvolgimento. Una tipica cordatrice planetaria di medie dimensioni progettata per la produzione di conduttori per cavi elettrici avrà le seguenti caratteristiche:

• Diametro della bobina: Le bobine di svolgimento variano da 400 mm a 630 mm di diametro della flangia, con una capacità di filo fino a 500 chilogrammi di rame o alluminio per bobina. Per la cordatura di conduttori di grandi dimensioni, una linea può incorporare sei o dodici rotori, ciascuno dei quali trasporta più bobine.
• Gamma di diametri del filo: La macchina può lavorare singoli fili da circa Da 0,5 mm a 5,0 mm di diametro, con la gamma specifica che dipende dalle guide a rulli e dalle impostazioni del tenditore.
• Controllo della lunghezza dell'avvolgimento: Moderno servocomandato cordatrice planetarias raggiungere lunghezze di posa da un minimo di 30 mm a oltre 500 mm, regolabili tramite il touchscreen HMI. La lunghezza di avvolgimento è sincronizzata elettronicamente con il capstan di raccolta per mantenere un rapporto costante anche quando la bobina di raccolta si riempie e il diametro effettivo cambia.
• Pre-torsione e post-formatura: Per i conduttori compattati, la macchina può essere dotata di teste di pre-torsione che applicano una leggera deformazione plastica al filo in entrata e matrici o rulli di post-formatura che comprimono il conduttore a trefolo nella sua forma finale circolare o segmentale. Secondo un documento tecnico presentato alla conferenza annuale dell'IWMA, l'applicazione di una forza post-formatura di Da 2 a 4 kilonewton può aumentare il fattore di riempimento di un ulteriore 3%.

Domande frequenti sulle cordatrici planetarie

Qual è la differenza tra spiaggiamento planetario e spiaggiamento a grappolo?

La cordatura a grappolo attorciglia tutti i fili insieme in un unico arco o gabbia rotante senza controllare la posizione di ogni singolo filo, il che si traduce in un avvolgimento casuale e in una notevole distorsione del filo. A cordatrice planetaria , d'altro canto, controlla con precisione la posizione, la tensione e la torsione di ogni filo, producendo un avvolgimento concentrico altamente ordinato con torsione interna pari a zero. La cordatura a grappolo viene utilizzata per conduttori flessibili a basso costo, mentre la cordatura planetaria è riservata ai cavi di alimentazione e dati ad alta affidabilità.

Una cordatrice planetaria può produrre conduttori compattati?

Sì, ed è spesso il metodo preferito. Poiché i fili sono già disposti secondo una perfetta geometria concentrica con torsione nulla, si compattano in modo più uniforme sotto la pressione di una matrice o di un rullo sagomato. A cordatrice planetaria dotato di una testa di compattazione può ridurre il diametro del conduttore dall'8% al 12% mantenendo una superficie liscia e priva di spazi vuoti, riducendo significativamente la quantità di materiale isolante e schermante richiesto nelle successive fasi di estrusione.

Quali materiali possono essere lavorati su una cordatrice planetaria?

La macchina è progettata per gestire fili ferrosi e non ferrosi, inclusi rame ricotto, rame trafilato duro, alluminio, leghe di alluminio, filo di acciaio zincato e acciaio inossidabile. La scelta del materiale dipende dall'applicazione finale: rame e alluminio per la conduttività elettrica e acciaio per la resistenza meccanica nei conduttori aerei (ACSR) e nelle funi metalliche. Il requisito fondamentale è che il filo abbia diametro e proprietà di allungamento costanti per mantenere una tensione uniforme su tutte le bobine.

Come si mantiene una tensione precisa su una cordatrice planetaria?

Ogni culla portabobina è dotata di freno a frizione meccanica regolabile o tenditore elettromagnetico attivo. La tensione è impostata su un valore generalmente compreso tra 1 e 10 Newton , a seconda del diametro del filo e del carico di snervamento. Se la tensione è troppo bassa i fili risulteranno allentati ed il conduttore avrà scarsa stabilità geometrica; se troppo alti, i fili possono deformarsi o addirittura rompersi. La calibrazione regolare del sistema di tensionamento con un tensiometro portatile è essenziale per mantenere la qualità del prodotto, poiché la tensione irregolare tra le bobine è la causa principale dell'irregolarità della lunghezza di avvolgimento.

Poiché la domanda di trasmissione di potenza e comunicazione dati affidabili e ad alta capacità continua ad aumentare, il cordatrice planetaria rimane una pietra angolare della produzione avanzata di cavi. La sua capacità di fornire un conduttore privo di torsione e geometricamente perfetto non può essere eguagliata da metodi di cordatura più veloci ma meno precisi. Investendo nella tecnologia planetaria, i produttori di fili e cavi garantiscono che i conduttori critici che collegano le nostre reti elettriche, i parchi eolici offshore e le reti di comunicazione funzioneranno in modo sicuro ed efficiente per decenni nelle condizioni più impegnative.
