Scegliere il giusto macchina per la cordatura dei fili determina la qualità, la flessibilità e la capacità di trasporto di corrente di ogni conduttore a trefolo prodotto nella vostra struttura. A macchina per la cordatura dei fili attorciglia i singoli fili metallici insieme in un fascio uniforme e la selezione del tipo di macchina ottimale, che si tratti di un raccoglitore a doppia torsione, di una cordatrice planetaria o di una cordatrice a gabbia rigida, ha un impatto diretto sulla velocità di produzione, sul tasso di scarto e sui costi operativi a lungo termine. Questa guida fornisce uno sguardo basato sull'evidenza su come funzionano queste macchine, confronta i tipi principali con i dati sulle prestazioni e risponde alle domande più urgenti che devono affrontare i produttori di cavi e gli ingegneri elettrici.

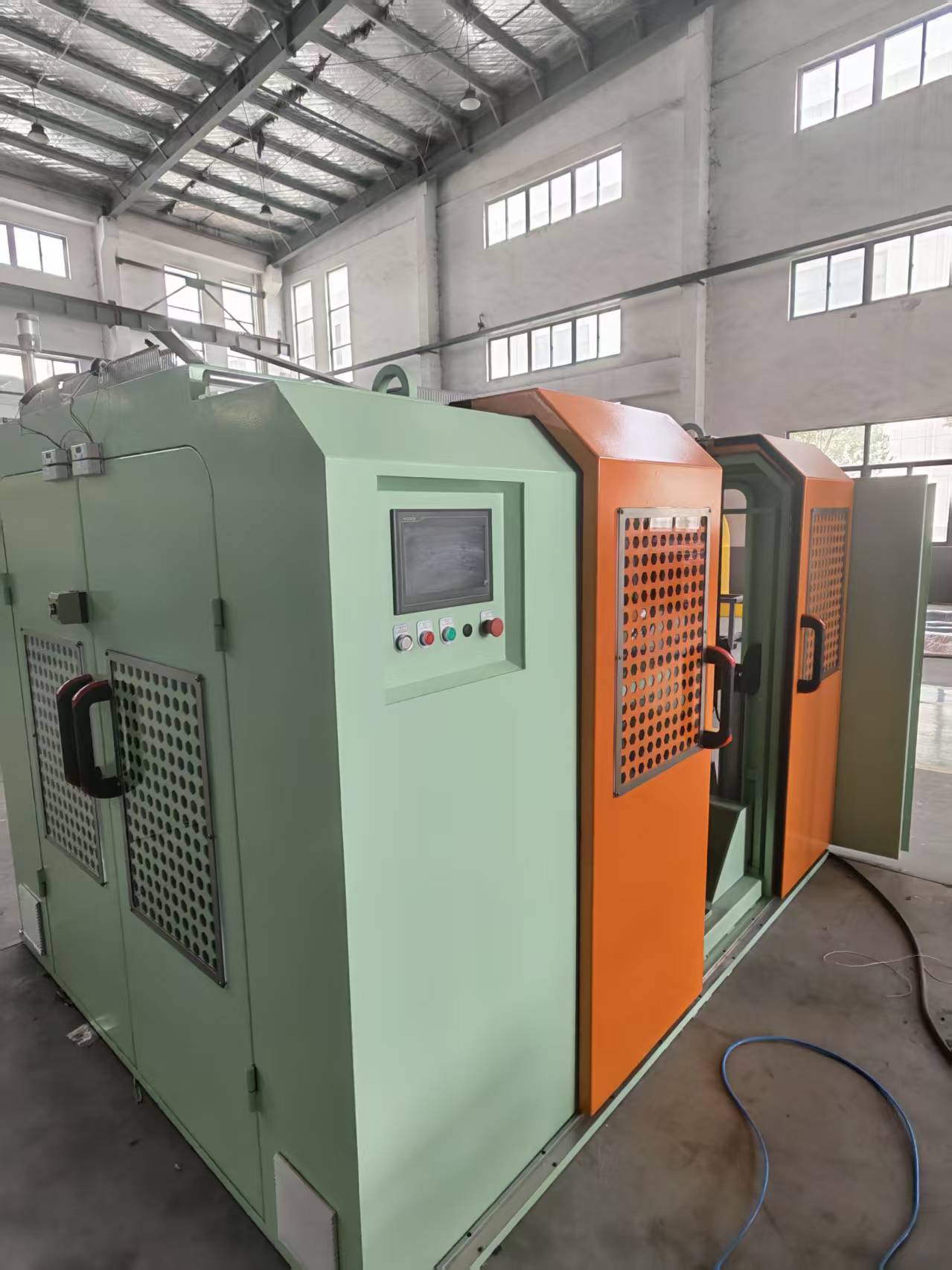

Che cos'è una trefolatrice?
Una macchina cordatrice è l'elemento centrale dell'attrezzatura che unisce più fili singoli in un conduttore a trefolo coeso con proprietà meccaniche ed elettriche superiori. A differenza di un conduttore solido, un conduttore a trefoli offre flessibilità e resistenza ai guasti per fatica notevolmente più elevati, motivo per cui gli standard internazionali come IEC 60228 classificano i conduttori in base alla classe di cordatura. La macchina alimenta i singoli fili dalle bobine di svolgimento, li allinea attraverso una piastra di posa o un cono e applica una torsione controllata per formare strati di trefoli avvolti elicoidalmente attorno a un nucleo centrale.
Moderno macchina per la cordatura dei filis gestire sezioni di conduttore da 0,05 mm² (per cavi medicali ultrasottili) a oltre 1000 mm² (per linee di trasmissione di potenza). Secondo i dati pubblicati da CRU Group nel 2025, il mercato globale dei conduttori intrecciati in rame e alluminio sta crescendo del 3,2% annuo, trainato dall’espansione dei veicoli elettrici e delle energie rinnovabili. Questa crescita ha spinto i produttori ad adottare misure più rapide e precise macchina per la cordatura dei filis in grado di mantenere tolleranze sulla lunghezza di posa entro ±1% a velocità di linea superiori a 200 metri al minuto.

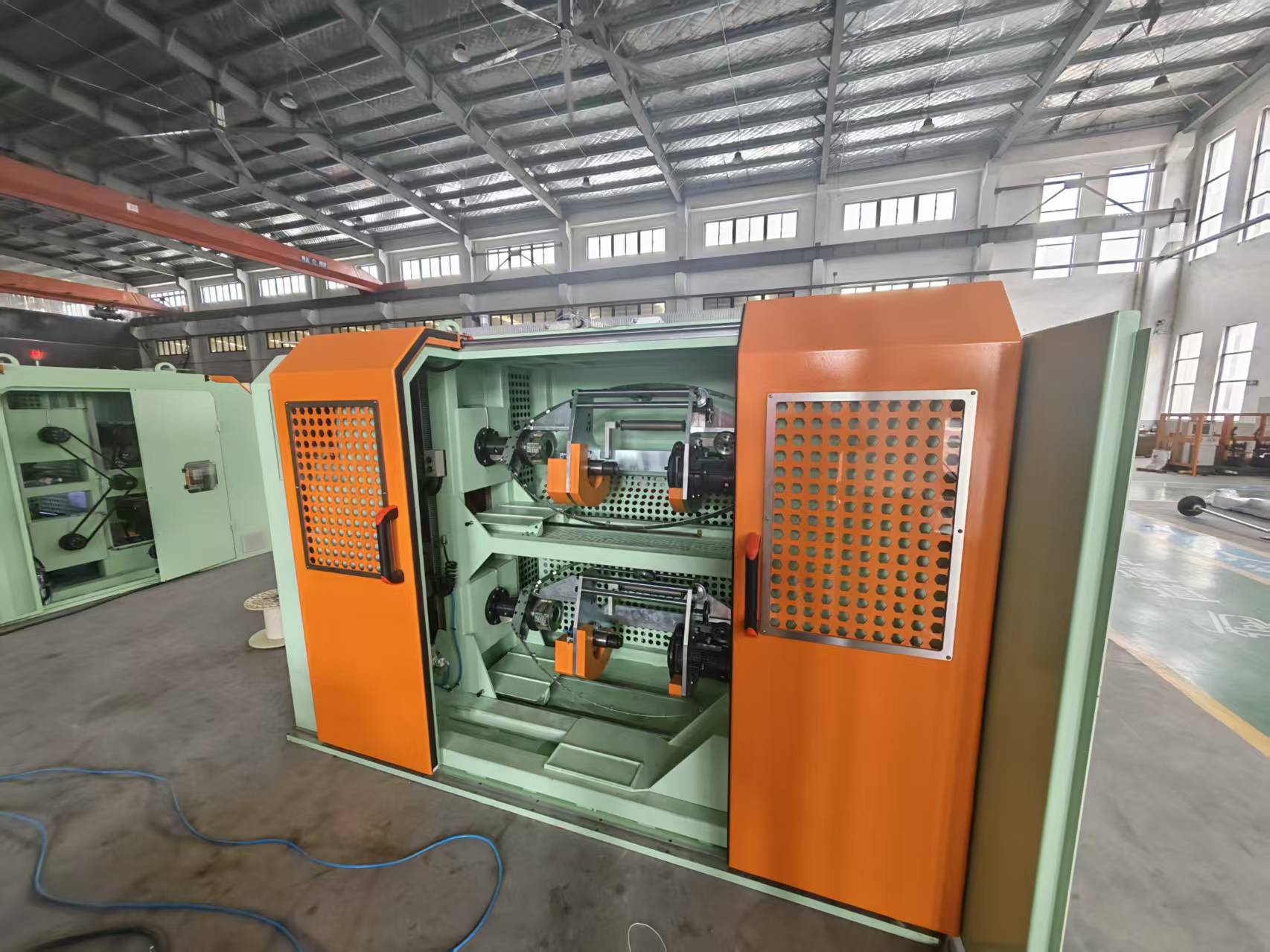

Come funziona una trefolatrice
Il principio di funzionamento fondamentale di una macchina trefolatrice prevede la rotazione di una serie di elementi portanti il filo attorno ad un asse longitudinale mentre si tirano i trefoli assemblati attraverso una matrice di chiusura ad una velocità controllata con precisione. Il rapporto tra la velocità di rotazione (torsioni al minuto) e la velocità di avvolgimento lineare definisce la lunghezza dell'avvolgimento, che è la distanza richiesta affinché un filo completi un'elica di 360 gradi attorno al nucleo. Una lunghezza di avvolgimento più corta produce un conduttore più flessibile ma con una resistenza leggermente superiore, mentre una lunghezza di avvolgimento più lunga massimizza la conduttività e la resistenza alla trazione.
A seconda del design del macchina per la cordatura dei fili , il movimento di torsione può essere impartito da un arco rotante (nelle macchine a doppia torsione), da una gabbia girevole (nelle trefolatrici rigide), o da bobine rotanti individualmente (nelle trefolatrici planetarie). Tutti i tipi condividono un requisito comune: i singoli fili devono rimanere sotto tensione controllata per evitare aggrovigliamenti e garantire una geometria coerente dei trefoli. L'intero processo è monitorato da un controllore logico programmabile (PLC) che regola la velocità e la tensione del motore in tempo reale. I dati del settore mostrano che il controllo digitale della tensione può ridurre gli scarti causati dalla rottura del filo fino al 45% rispetto ai sistemi puramente meccanici.

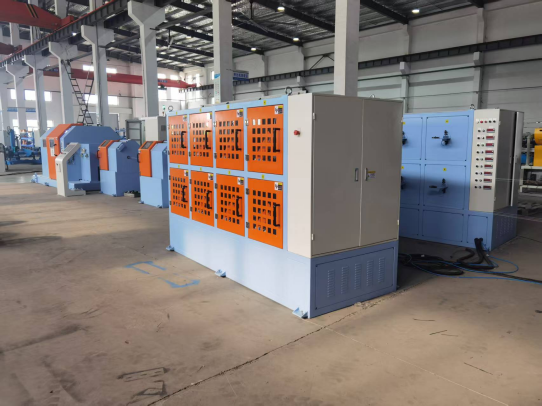

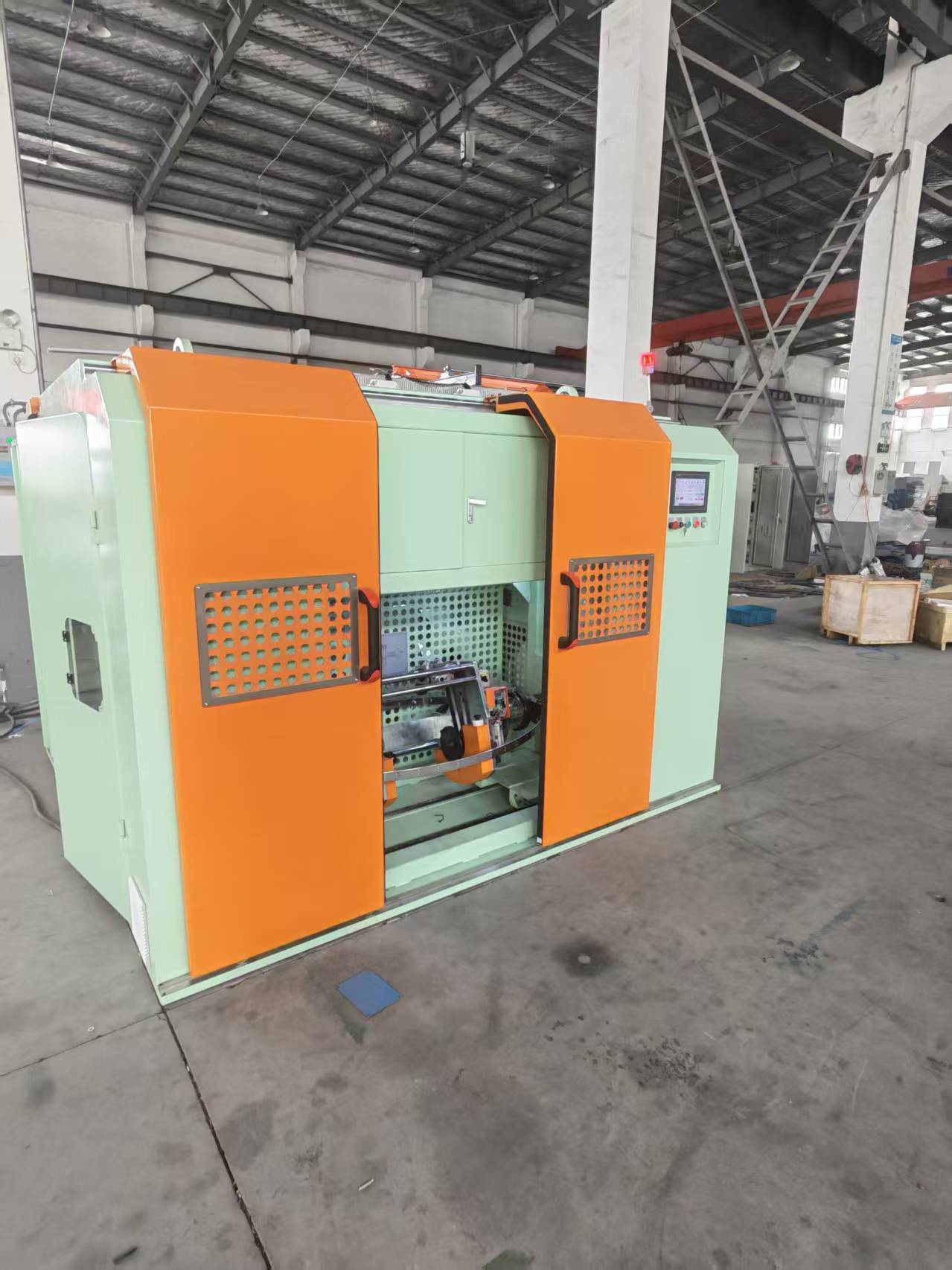

Principali tipi di macchine trefolatrici: un confronto dettagliato
Non esiste un design di macchina cordatrice a filo singolo adatto a tutti gli scenari di produzione; ogni tipo di macchina si rivolge a uno specifico intervallo di dimensioni del conduttore, volume di produzione e requisiti di precisione della lunghezza di avvolgimento. La tabella seguente mette a confronto cinque configurazioni ampiamente utilizzate, consentendo una valutazione diretta e basata sui dati.
| Tipo di macchina | Metodo di torsione | Gamma conduttori (mm²) | Velocità massima della linea (m/min) | Precisione tipica della lunghezza dell'avvolgimento | Applicazione primaria |
|---|---|---|---|---|---|
| Mazziere a doppia torsione | Arco rotante, due torsioni per giro | 0,05 – 16 | Fino a 300 | ±2% | Cavi automobilistici, cavi flessibili |
| Strander planetario | Rotazione individuale della bobina, nessuna torsione sull'asse del filo | 10-630 | Fino a 80 | ±0,5% | Cavi di alimentazione, conduttori compattati |
| Strander a gabbia rigida | La gabbia fissa ruota come un'unità | 16 – 1200 | Fino a 60 | ±1% | Linee di trasmissione aeree |
| Cordatore a torsione singola | Una rotazione per giro di raccolta | 0,5 – 50 | Fino a 150 | ±1,5% | Cavi di controllo, media tensione |
| Strander tubolare | I fili passano attraverso un tubo rotante | 0,2 – 95 | Fino a 200 | ±1% | Cavo per strumentazione, filo schermato |
I trefolatori a doppia torsione dominano la produzione ad alta velocità di conduttori a trefolo sottile, mentre i trefolatori planetari sono insostituibili per conduttori unilay e compattati che richiedono zero torsione sui singoli fili. La selezione dell'a macchina per la cordatura dei fili bisogna considerare anche il numero di bobine: una trefolatrice planetaria da 630 mm può ospitare tipicamente 6, 12, 18 o 24 bobine, determinando direttamente il numero massimo di trefoli in uno strato.
Fattori chiave per la scelta di una trefolatrice
La macchina cordatrice ottimale è definita da cinque variabili misurabili: sezione trasversale del conduttore, lunghezza di avvolgimento desiderata, volume di produzione, tipo di materiale e necessità di cordatura concentrica o raggruppata. Una valutazione sistematica seguendo la sequenza seguente vi aiuterà a evitare costosi errori di specifica eccessiva o di capacità insufficiente.
- Definire le specifiche del conduttore. Identificare la dimensione del conduttore finito (mm² o AWG), il numero di fili singoli e il diametro del filo. Ad esempio, un conduttore flessibile di Classe 5 secondo IEC 60228 richiede un numero di fili e un diametro specifici che determinano il numero minimo di bobine sul macchina per la cordatura dei fili .
- Determinare la lunghezza e la direzione di posa richieste. Una cordatrice planetaria può mantenere una lunghezza di avvolgimento pari a 8 volte il diametro del conduttore senza danneggiare i fili, mentre un raccoglitore a doppia torsione funziona meglio con rapporti di avvolgimento da 10:1 a 20:1. Sulle macchine moderne la direzione di posa (S o Z) viene impostata elettronicamente.
- Calcolare la produzione target in chilogrammi all'ora. Per una trecciatrice a doppia torsione che produce filo intrecciato da 1,5 mm² a 250 m/min, la produzione può raggiungere circa 45 kg/h. Utilizzare questa cifra per garantire il macchina per la cordatura dei fili può soddisfare la capacità del tuo portafoglio ordini.
- Valutare la compatibilità dei materiali. I conduttori in rame, alluminio e stagnato richiedono ciascuno materiali specifici per l'arco o il rullo per prevenire danni alla superficie. La cordatura dell'alluminio, ad esempio, trae vantaggio dalle guide rivestite in ceramica per ridurre l'accumulo di polvere di ossido.
- Valutare l'automazione e il tempo di cambio. Le macchine con caricamento automatico della bobina e misurazione laser della lunghezza dell'avvolgimento possono ridurre i tempi di cambio da 45 minuti a meno di 10 minuti, un vantaggio fondamentale per la produzione in piccole tirature.
Velocità di produzione e confronto dell'output
La produttività di una macchina cordatrice è fondamentalmente limitata dalla velocità meccanica dei componenti rotanti e dalla capacità di avvolgimento. La tabella seguente fornisce dati di uscita realistici per tre configurazioni comuni, basati sulle specifiche effettive del produttore per un conduttore in rame intrecciato da 1,5 mm².
| Tipo di macchina | Velocità della linea (m/min) | Produzione (kg/h) | Consumo energetico (kW) | Tasso di scarto (%) |
|---|---|---|---|---|
| Mazziere a doppia torsione | 280 | 48.5 | 15 | 0.8 |
| Strander planetario (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Strander a gabbia rigida | 55 | 18.2 | 30 | 0.5 |
Il raccoglitore a doppia torsione raggiunge quasi il doppio della produttività di una cordatrice planetaria per la stessa sezione trasversale, ma il design planetario riduce il tasso di scarto di oltre il 60%. Questo compromesso tra velocità e precisione è al centro di ogni macchina per la cordatura dei fili decisione di acquisto.
Applicazioni in settori chiave
Il settore di utilizzo finale determina la classe di cordatura e quindi la tecnologia specifica della macchina cordatrice richiesta. I seguenti settori si affidano ai conduttori flessibili prodotti da queste macchine:
- Cablaggi automobilistici – I bundler a doppia torsione producono i conduttori intrecciati a parete sottile e altamente flessibili necessari per il cablaggio del vano motore, dove la resistenza alle vibrazioni è fondamentale.
- Trasmissione e distribuzione della potenza – Gabbia rigida e cordatori planetari producono conduttori concentrici compattati per cavi di media e alta tensione fino a 500 kV, garantendo una distribuzione uniforme della corrente.
- Sistemi energetici rinnovabili – Il cablaggio dei parchi solari e delle turbine eoliche richiede conduttori in rame stagnato finemente intrecciati prodotti su raggruppatori ad alta velocità per resistere alla corrosione e ai cicli termici.
- Ferrovia e trasporti di massa – I cavi del materiale rotabile richiedono conduttori estremamente flessibili (Classe 6 secondo IEC 60228) che vengono spesso fabbricati su macchine planetarie per ottenere un numero di fili ultrasottile.
- Dispositivi medici e robotica – La cordatura ultrasottile inferiore a 0,05 mm² utilizza trefoli tubolari o a torsione singola specializzati per evitare la rottura di delicati fili di rame o leghe di rame.
Analisi dei costi e ritorno sull'investimento
Una macchina cordatrice rappresenta un investimento di capitale significativo, ma un’analisi dettagliata del costo totale di proprietà spesso rivela che una macchina dal prezzo più elevato con controllo di precisione si ammortizza entro tre anni grazie alla riduzione degli scarti e ai cambi produzione più rapidi. La tabella seguente mette a confronto la struttura dei costi quinquennali per un raccoglitore a doppia torsione rispetto a una trefolatrice planetaria, presupponendo un funzionamento a turno singolo che produca 200 tonnellate di rame intrecciato all'anno.
| Categoria di costo | Mazziere a doppia torsione | Strander planetario (12 bobbin) |
|---|---|---|
| Costo iniziale dell'attrezzatura (USD) | $ 85.000 | $ 210.000 |
| Costo energetico annuale (a $ 0,12/kWh) | $ 2.160 | $ 3.170 |
| Perdita media di scarti all'anno | $ 4.600 | $ 1.800 |
| Costo/anno di manutenzione tipico | $ 3.200 | $ 4.800 |
| Costo operativo totale a 5 anni | $ 135.800 | $ 258.650 |
Per i produttori specializzati in conduttori a parete sottile per il settore automobilistico, il bundler a doppia torsione offre il costo per chilogrammo più basso. Per le utenze che richiedono conduttori concentrici compattati, il planetario macchina per la cordatura dei fili rimane l’unica scelta tecnicamente fattibile nonostante i costi iniziali più elevati.
Migliori pratiche di manutenzione per una lunga durata della macchina
La manutenzione preventiva su una macchina cordatrice è incentrata su tre elementi: ispezione del cuscinetto dell'arco o della gabbia, calibrazione del sensore di tensione e monitoraggio dell'usura della guida del filo. Anche piccole deviazioni in questi componenti possono introdurre errori di lunghezza di avvolgimento e danni al conduttore. Una routine di manutenzione strutturata produce risultati misurabili; un sondaggio del 2022 condotto dalla Wire Association International su 47 impianti di cavi ha rilevato che le strutture con manutenzione preventiva settimanale hanno segnalato il 27% in meno di eventi di fermo macchina non pianificati rispetto a quelle con controlli mensili.
- Ispezionare i cuscinetti dell'arco e le spazzole di carbone ogni 200 ore di funzionamento. In un raccoglitore a doppia torsione, i cuscinetti dell'arco usurati causano vibrazioni che influiscono direttamente sulla consistenza della lunghezza di deposizione. Sostituire i cuscinetti che presentano un gioco radiale superiore a 0,02 mm.
- Calibrare mensilmente il braccio ballerino e i sensori di tensione. Una deviazione di tensione superiore al 5% tra i singoli fili determina una cordatura non uniforme e può creare punti ad alta resistenza nel conduttore finito.
- Sostituire le guide in filo di ceramica o acciaio temprato al primo segno di scanalatura. Una profondità della scanalatura superiore a 0,1 mm può abradere la superficie del filo e introdurre particelle di ossido nel trefolo, riducendo la conduttività.
- Lubrificare gli ingranaggi e i meccanismi di traslazione secondo il programma OEM. Utilizzare il grado di grasso specificato; lubrificanti non corrispondenti possono portare al surriscaldamento del cambio in sole 500 ore di funzionamento continuo.
- Verificare settimanalmente la lunghezza dell'avvolgimento utilizzando un sistema di misurazione laser. La deriva periodica della lunghezza di avvolgimento spesso indica un argano slittante o un accoppiamento dell'encoder usurato, che può essere corretto prima che produca un prodotto fuori specifica.
Automazione e Industria 4.0 nelle macchine trefolatrici
Le più recenti macchine cordatrici integrano il monitoraggio della lunghezza di avvolgimento in tempo reale, algoritmi di manutenzione predittiva e sistemi di cambio automatico delle bobine per spingere l'efficacia complessiva delle apparecchiature (OEE) oltre l'85%. I sensori di vibrazione sulla prua e sui cuscinetti del motore trasmettono i dati a un controller centrale che prevede il guasto dei cuscinetti fino a 60 ore in anticipo, consentendo la sostituzione programmata anziché l'arresto di emergenza. Il caricamento automatizzato della bobina riduce l'intervento dell'operatore da 12 cambi manuali per turno a zero, eliminando virtualmente la causa più comune di rotture dei fili legate all'installazione.
Dal punto di vista della qualità, gli array di micrometri laser misurano continuamente il diametro del conduttore a trefolo e lo confrontano con il valore target. Se il diametro si sposta di oltre 0,02 mm, il PLC regola la velocità del cabestano o la tensione della bobina per correggere l'errore. Secondo un documento tecnico del 2024 presentato all’International Wire & Cable Symposium, questo controllo a circuito chiuso ha ridotto la variazione del diametro del 68% rispetto alle convenzionali macchine a circuito aperto. Man mano che gli standard di connettività come OPC UA diventano universali, ogni macchina per la cordatura dei fili ora può comunicare direttamente con il sistema di esecuzione della produzione dell’impianto, fornendo tracciabilità fino al livello della singola bobina.
Domande frequenti
Qual è la differenza tra raggruppamento e cordatura concentrica?
Raggruppamento, eseguito su doppia torsione macchina per la cordatura dei fili , attorciglia tutti i fili insieme nella stessa direzione senza una struttura geometrica a strati definita. La cordatura concentrica, tipicamente eseguita su una trefolatrice planetaria o rigida, dispone i fili in strati elicoidali precisi attorno a un nucleo centrale. I conduttori concentrici hanno una superficie più liscia e una distribuzione della corrente più uniforme, mentre i conduttori raggruppati sono più flessibili e più veloci da produrre.
In che modo la lunghezza dell'avvolgimento influisce sulle prestazioni del conduttore?
La lunghezza dell'avvolgimento ha una relazione inversa diretta con la flessibilità e una relazione diretta con la conduttività. Una lunghezza di posa ridotta (ad esempio, 8-12 volte il diametro esterno) aumenta la flessibilità ma aumenta leggermente la resistenza elettrica perché il percorso della corrente diventa più lungo. Nell'a macchina per la cordatura dei fili , la lunghezza dell'avvolgimento è impostata dal rapporto tra la velocità di avvolgimento e il numero di giri del rotatore e deve rimanere entro la tolleranza specificata da standard come ASTM B8 per conduttori in rame a trefoli concentrici.
Una macchina può trefolare sia il rame che l'alluminio?
Sì, il più moderno macchina per la cordatura dei filis può lavorare sia rame che alluminio, ma i guidafili, i manicotti del cabestano e le impostazioni di tensione devono essere adattati. La minore resistenza alla trazione dell'alluminio e la tendenza a generare polvere di ossido richiedono una tensione posteriore ridotta (tipicamente inferiore del 10–15% rispetto al rame) e l'uso di superfici di contatto in ceramica o acciaio inossidabile lucidato per prevenire l'usura.
Quali sono i segnali che indicano che una macchina cordatrice necessita di sostituzione dei cuscinetti?
L'aumento delle vibrazioni percepite sul telaio della macchina, un cambiamento ritmico del rumore durante il funzionamento e una deriva della lunghezza di posa superiore a ±2% senza un corrispondente comando PLC indicano tutti una potenziale usura dei cuscinetti. Con un doppio colpo di scena macchina per la cordatura dei fili , i cuscinetti dell'arco devono essere sostituiti quando la velocità di vibrazione supera 4,5 mm/s RMS, misurata sull'alloggiamento del cuscinetto.
Fare il giusto investimento in una trefolatrice
Selezionando un macchina per la cordatura dei fili è fondamentalmente una decisione che consiste nel bilanciare la velocità con la precisione geometrica e il costo del capitale con la perdita di scarti. Per la produzione in grandi volumi di conduttori flessibili inferiori a 10 mm², un raccoglitore a doppia torsione offre una resa senza pari per dollaro. Per i cavi di alimentazione e i conduttori concentrici compattati, una trefolatrice planetaria o a gabbia rigida non è solo preferibile ma anche tecnicamente necessaria per soddisfare gli standard internazionali. Allineando le vostre esigenze di produzione con i dati e i confronti qui presentati, potete specificare a macchina per la cordatura dei fili che fornirà una qualità costante e un forte ritorno sull'investimento anche nel prossimo decennio.
